Wippsauger für Ölabscheider
BELKI teknik entwickelt und fertigt in eigener Produktion eine Vielzahl verschiedener Geräte zum Absaugen von Flüssigkeitsoberflächen. Alle Wippsauger von BELKI sind aktiv selbstregulierend, wodurch sichergestellt wird, dass nur die Oberfläche der Flüssigkeit, an der die Ölkonzentration am höchsten ist, abgesaugt wird.
Bei der Wahl des richtigen Wippsaugers für die jeweilige Aufgabe sind Kapazität, Platzverhältnisse, Niveauschwankungen und die Partikelverschmutzung der Oberfläche zu berücksichtigen.
Als erstes wird die richtige Wippschalengröße des Ölabscheiders gewählt (siehe die Tabelle unten). Die A-Schale ist die größte, die E-Schale die kleinste.
Anschließend wird unter Beachtung der anderen Einflussfaktoren ein geeigneter Wippsaugertyp gewählt (siehe die unterste Tabelle).
Wippsauger- und Wippschalen-Modelle für Ölabscheider

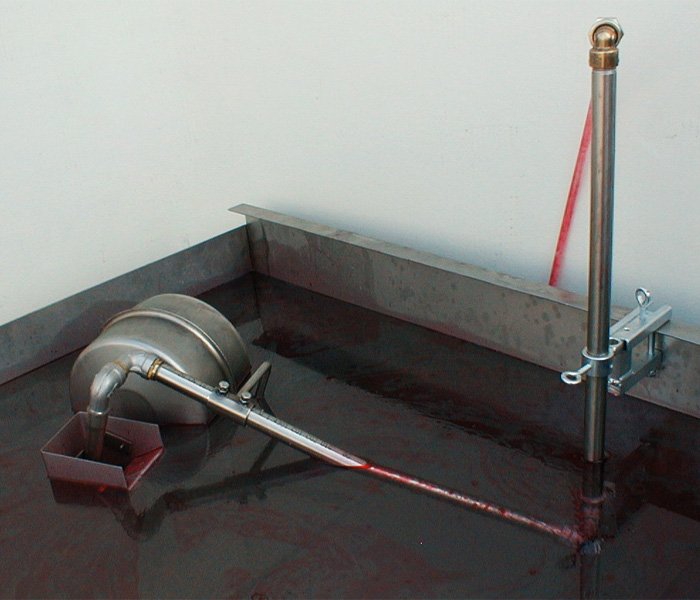

BELKI Wippsauger mit Gelenkarm 1/2" ist ein vielseitig einsetzbarer Wippsauger für große Niveauschwankungen. Einsetzbar an fast allen BELKI Ölabscheidern ab Typ 321.
Wippsauger Typ 01
Mehr erfahren

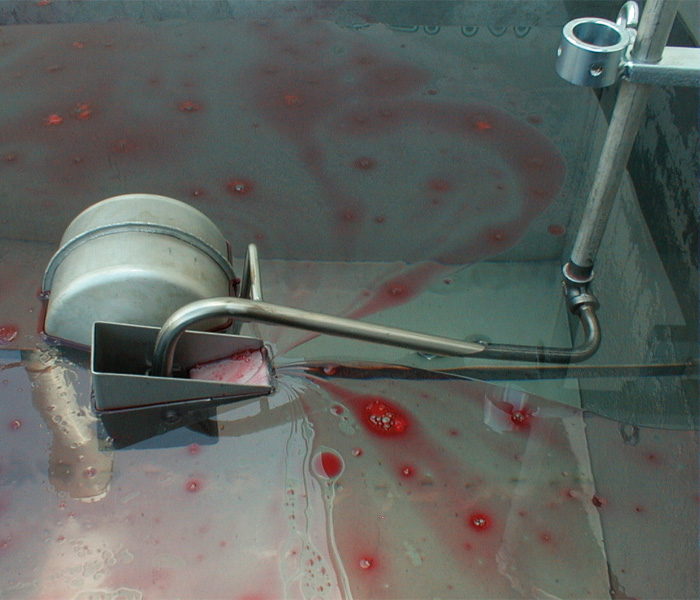

BELKI Wippsauger mit Gelenkarm 1/4" ist der am häufigsten mit dem Ölabscheider Typ 211H einsetzte Wippsauger. Der Skimmer passt in die meisten Tanks. Der Wippsauger passt in die meisten Tanks und kann Niveauvariationen von bis zu 140 mm ausgleichen.
Wippsauger Typ 02
Mehr erfahren

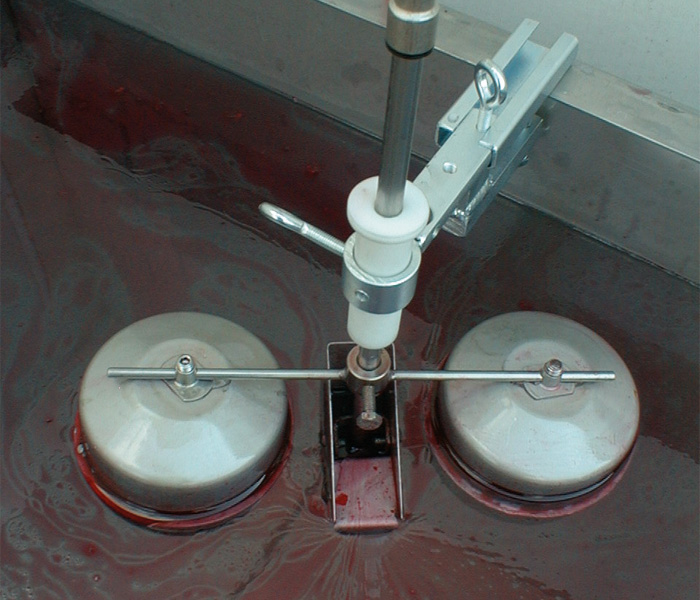

BELKI Wippsauger mit senkrechter Führung kommt zum Einsatz, wenn im Maschinentank nur ein begrenzter Platzbedarf zur Verfügung steht. Die Länge des Saugrohres kann variiert werden um Niveauschankungen auszugleichen.
Wippsauger Typ 03
Mehr erfahren

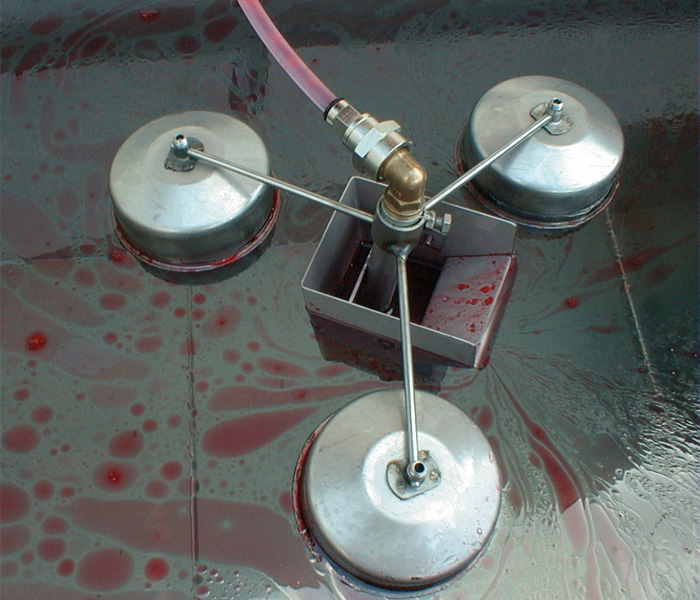

BELKIs schwimmende Wippsauger finden bei größeren Badoberflächen und Niveauschwankungen ihre Anwendung. Variabel einsetzbar, in kompakter Bauweise, mit 3 oder 4 Kugeln und unterschiedlichen Saugschalen, sowie mit Führungsstangen lieferbar.
Wippsauger Typ 04
Mehr erfahren

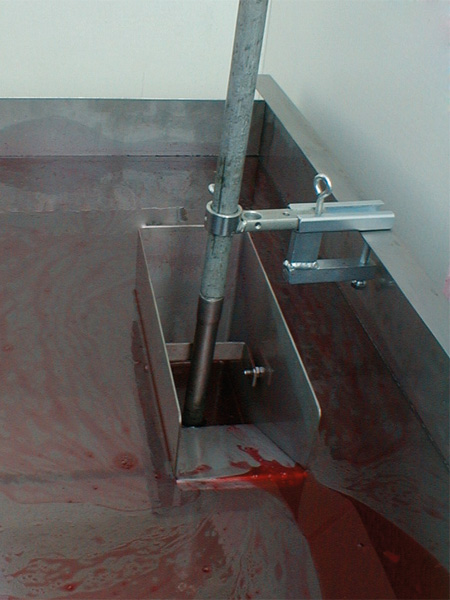

BELKI Wippsauger mit starrer Halterung ist einsetzbar in Tanks mit definierten Niveauschwankungen. Durch die Kipp- und Wippbewegung richtet sich der Wippsauger automatisch nach der Badoberfläche aus. Durch die Eigenbewegung kann ein Wippsauger mit starrer Halterung definierte Niveauschwankungen kompensieren. Diese orientieren sich an der Größe der Wippschale.
Wippsauger Typ 08
Mehr erfahren

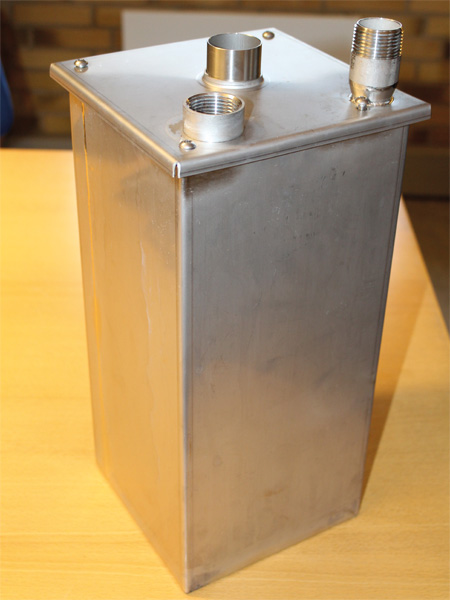

Der BELKI Box-Sauger ist ein Sonderskimmer der zum Einsatz kommt, wenn nur wenig Platz zur Verfügung steht und große Niveauschwankungen vorhanden sind. Er verfügt über ein Zulaufrohr, ein Entlüftungsrohr und ein Saugrohr. Das Zulaufrohr passt sich automatisch ans Flüssigkeitsniveau an und befreit so effektiv die Badoberfläche von Fremdöl.
Box-Sauger Typ 20
Mehr erfahren

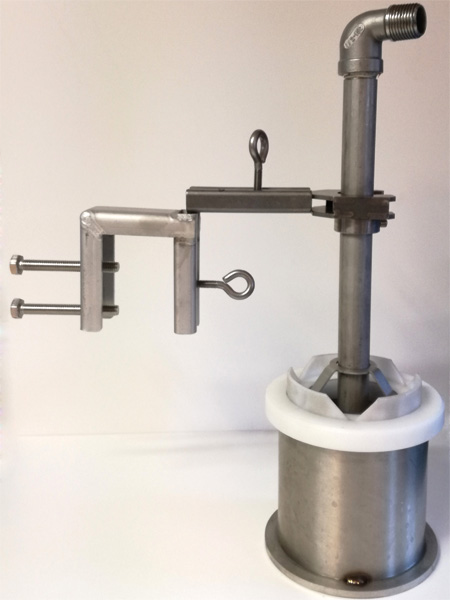

Der BELKI Cup-Sauger kommt zum Einsatz, wenn sich neben Fremdölen zusätzlich Partikel und Späne auf der Badoberfläche befinden. Als Sondersauger wird dieser Sauger bei der BELKI Smart Unit und bei Ölabscheidern u.a. in Verbindung mit der BELKI Vacuumpumpe eingesetzt. BELKI Cup-Sauger benötigt nur wenig Platz, so dass er auch bei kleinen Tanköffnungen eingesetzt werden kann.
Cup-Sauger Typ 40
Mehr erfahren

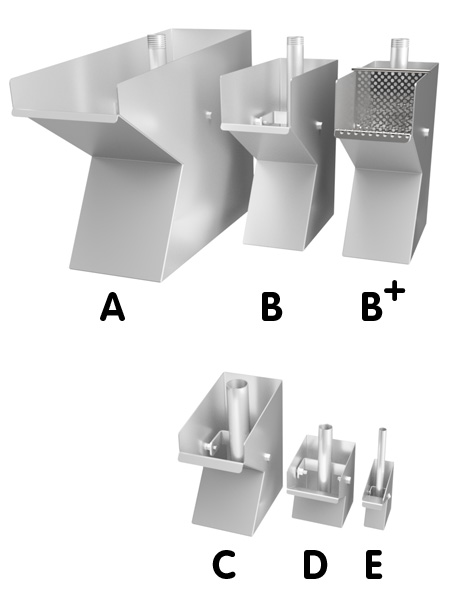

Die BELKI Wippschalen Typ A bis Typ E werden dann verwendet, wenn definierte, bekannte Niveauschwankungen vorliegen. Durch ihre Kippbewegungen gleichen sie selbstregulierend Niveauschwankungen von 35 mm (Typ E und D) bis 150 mm (Typ A) selbsständig aus. Zusätzlich ist die Wippschale Typ B mit Siebeinsatz lieferbar (Typ B+). Auch in reduzierten Breiten sind die meisten Wippschalen verfügbar.
Wippschalen
Mehr erfahren
Anzahl der anschliessbaren Wippsauger pro Ölabscheider
| Ölabscheider | Kapazität (l/h) | A-Schale (Stk.) | B-Schale (Stk.) | C-Schale (Stk.) | D-Schale (Stk.) | E-Schale (Stk.) |
|---|---|---|---|---|---|---|
| 211H | 25 | 1 | 1 | |||
| 321 | 150 | 1-2 | 1-2 | 1-2 | ||
| 60S | 300 | 1 | 1-2 | 1-2 | 1-2 | |
| 200LS | 600 | 1 | 1-2 | 1-4 | ||
| 500LS | 1200 | 1 | 1-2 |
Geeignete Wippsauger für unterschiedliche Anwendungen
| Geeignete Wippsauger | Typ 01 | Typ 02 | Typ 03 | Typ 04 | Typ 08 | Typ 20 | Typ 40 |
|---|---|---|---|---|---|---|---|
| Grosse Niveauschwankungen | X | X | X | ||||
| Wenig Platz im Tank | X | X | X | ||||
| Partikel in der Flüssigkeit | X | X | X (A-D) | X |
Kapazität für Wippschalen
Diese Tabelle ergibt ein Übersicht über die Kapazität einer Auswahl der BELKI Standard Wippschalen. Die Kapazität der einzelnen Wippschale hängt davon ab, dass die Niveauschwankung nicht durch die Wippschale selbst erfolgen muss. Die Variation erfolgt entweder durch einen freischwimmenden Wippsauger oder durch einen Wippsauger mit Gelenkarm. Die unten angegebene Kapazität ist die absolute, maximale Kapazität bei konstantem Niveau und einer korrekt eingestellten Wippschale.
| Wippschale (Typ) | A | B | B | B | C | D |
|---|---|---|---|---|---|---|
| Breite (mm) | 150 | 50 | 100 | 150 | 100 | 80 |
| Kapazität (l/min) | 160 | 40 | 60 | 160 | 50 | 40 |
Beispiele der Wippsaugermontage
Halterung für Wippsauger

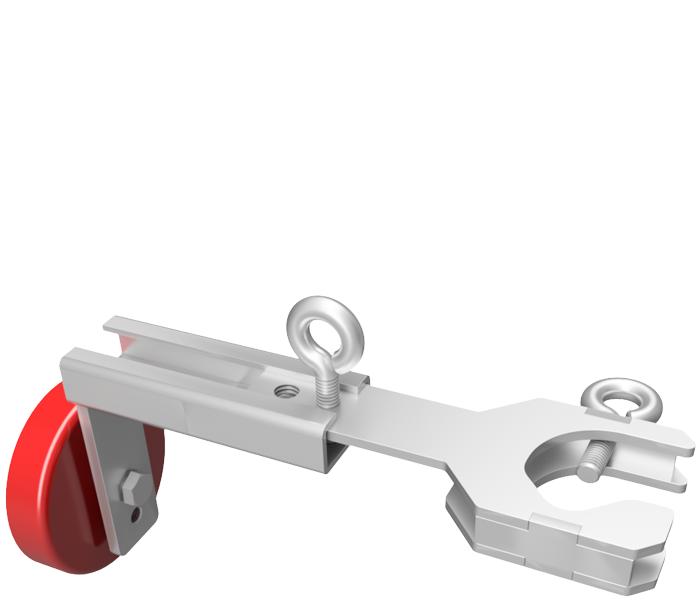

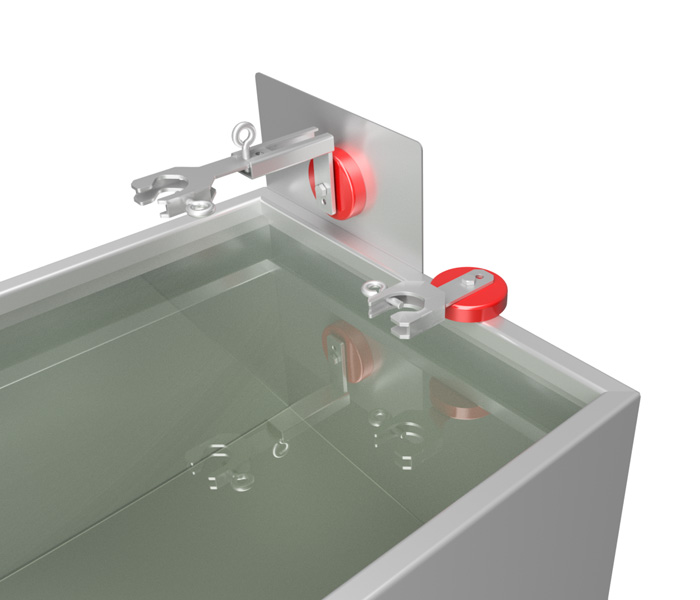

Magnethalterung für Wippsauger
Geeignete Halterungen für Wippsauger
BELKI verfügt über unterschiedliche Halterungen, die zur einfachen Montage der Wippsauger für Ölabscheider dienen.
Die Halterungen sind einzeln und als Set erhältlich.
Halterungen aus Edelstahl:
Die Halterungen 3 und 9 sowie die Sets 3+4+5 und 1+2+3+4+5 sind für die Montage der Rohrgrößen 1/4 ", 1/2" und 10 mm geeignet. Die Halterungen 6 und 8 sowie die Sätze 4+5+6 und 1+2+4+5+6 sind für die Montage der Rohrgrößen 3/4"–1" geeignet.
Halterungen mit Magnet:
Zur einfachen Montage von Halterungen an magnetischen Tanks und Oberflächen empfehlen wir die Verwendung eines Magneten in Verbindung mit den Halterungen 3 (Magnetsatz 1) oder 3+4 (Magnetsatz 2) für die Rohrgrößen 10 mm bis 1/2".
Für die Rohrgrößen 3/4"–1" empfehlen wir die Verwendung eines Magneten in Kombination mit den Halterungen 6 (Magnetsatz 3) oder 6+4 (Magnetsatz 4).
Universalhalterungen für Wippsauger

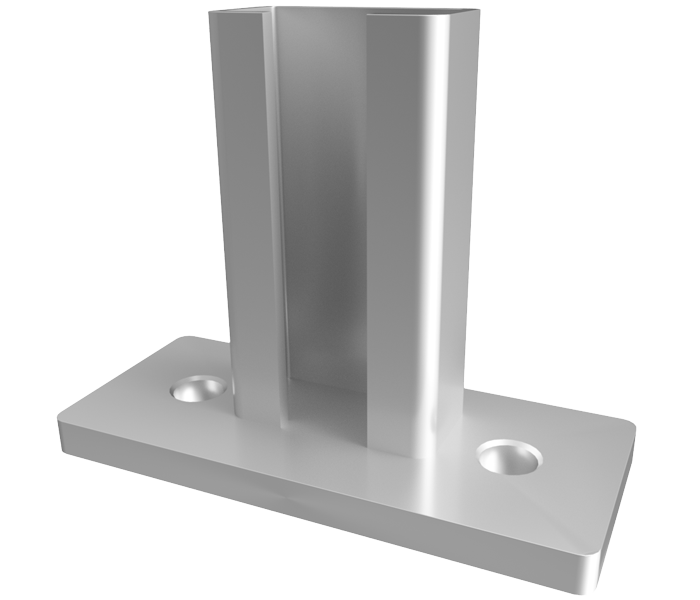

Halterung 1
T08-008-001

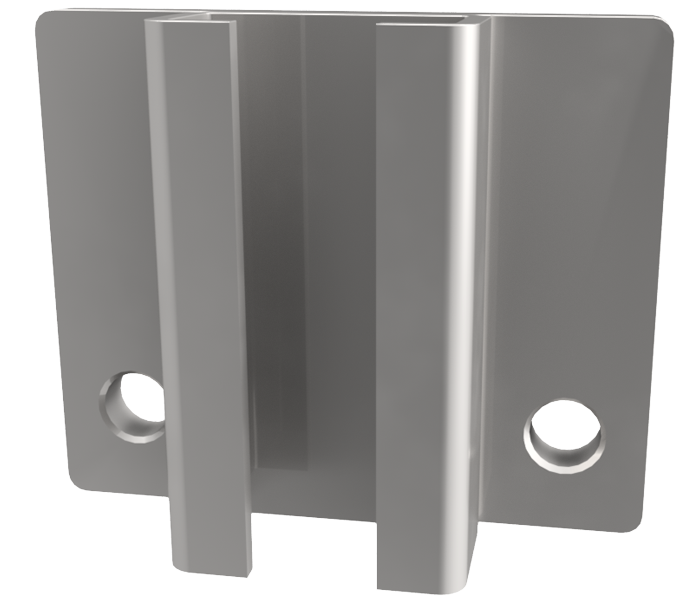

Halterung 2
T08-008-002

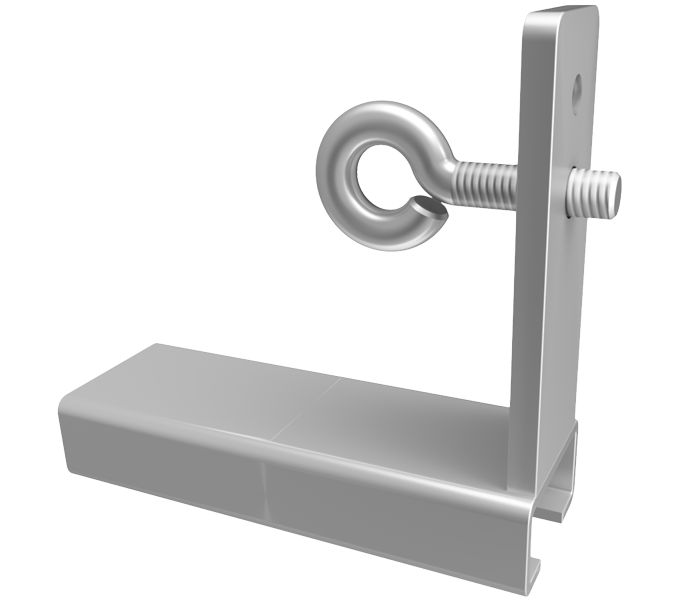

Halterung 4
T08-008-004

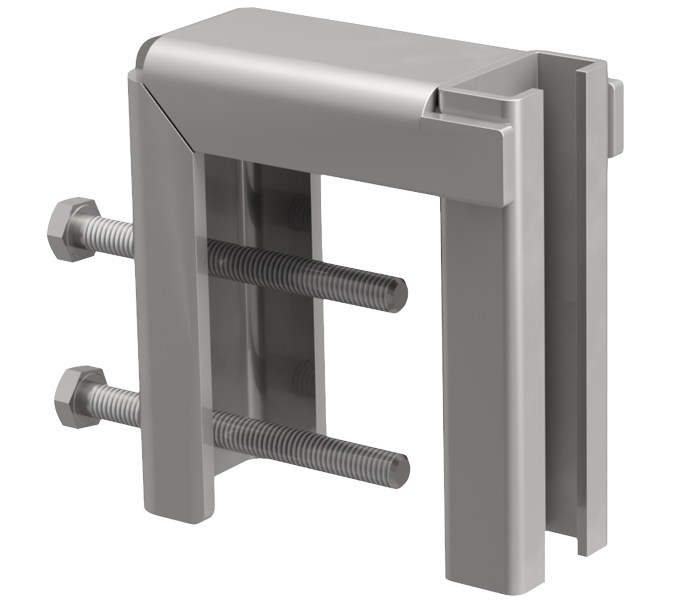

Halterung 5
T08-008-005

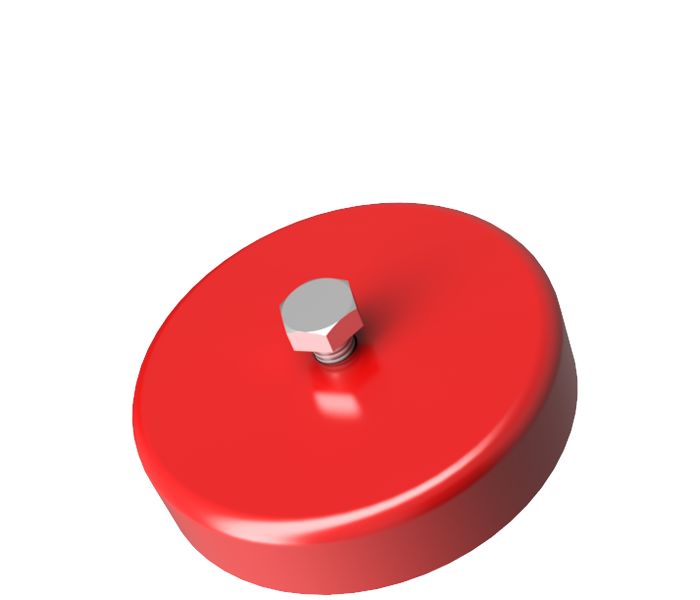

Magnet
L67-063-014
Halterungen für Wippsauger (10 mm - 1/2")

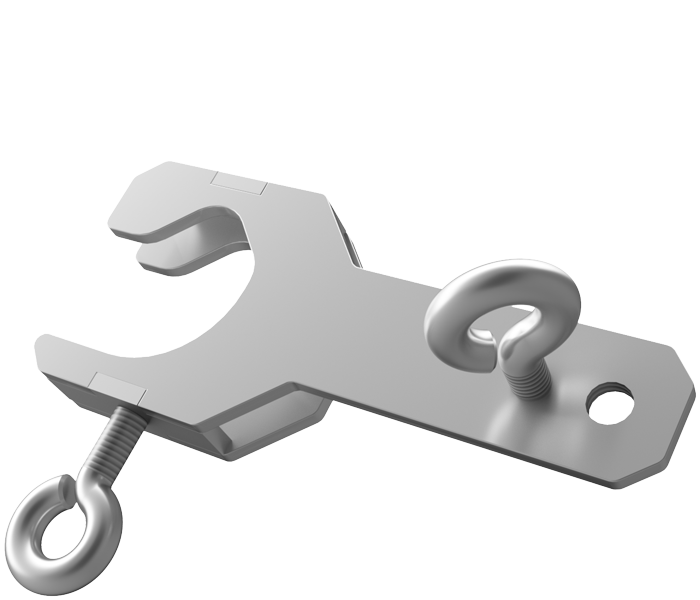

Halterung 3
(10 mm-1/2") T08-008-003

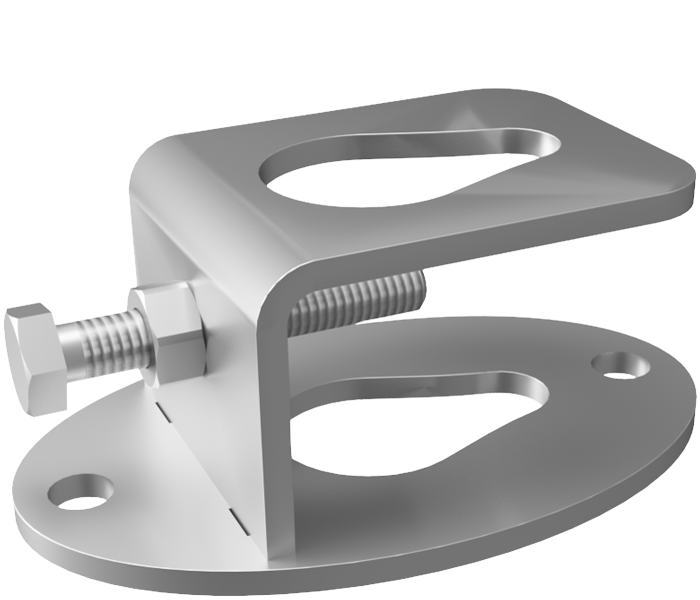

Halterung 9
(10 mm-1/2") T08-008-009

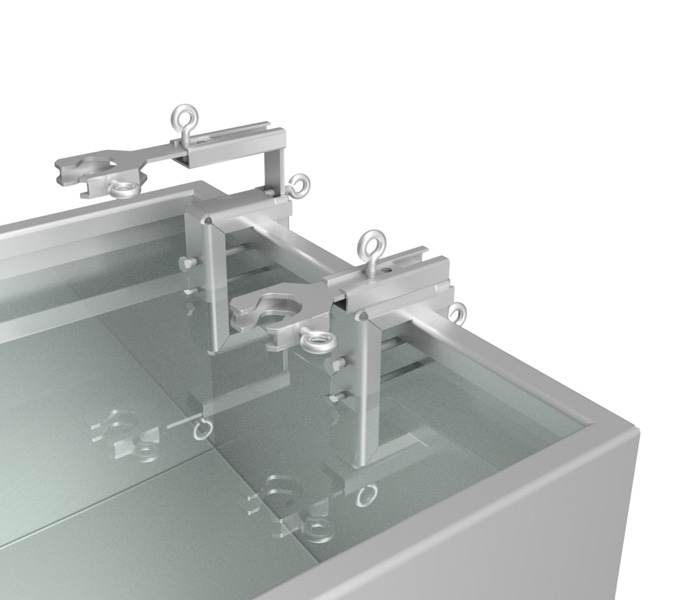

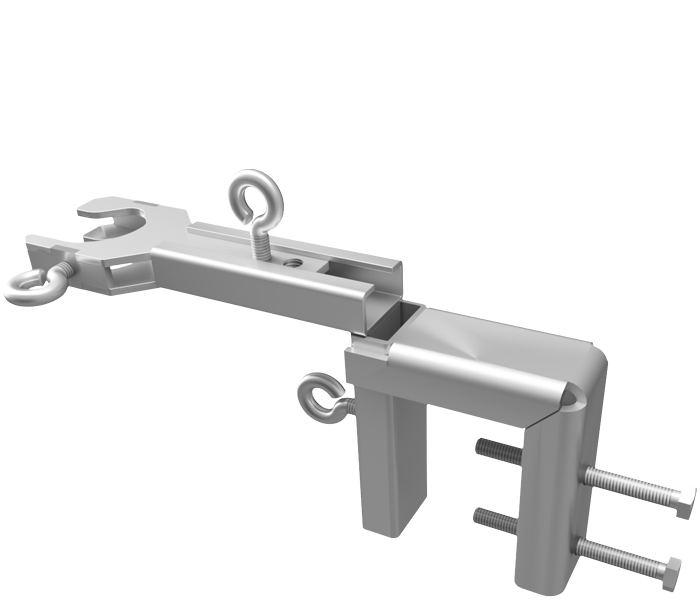

Halterung 3+4+5
(10 mm-1/2") T08-008-345

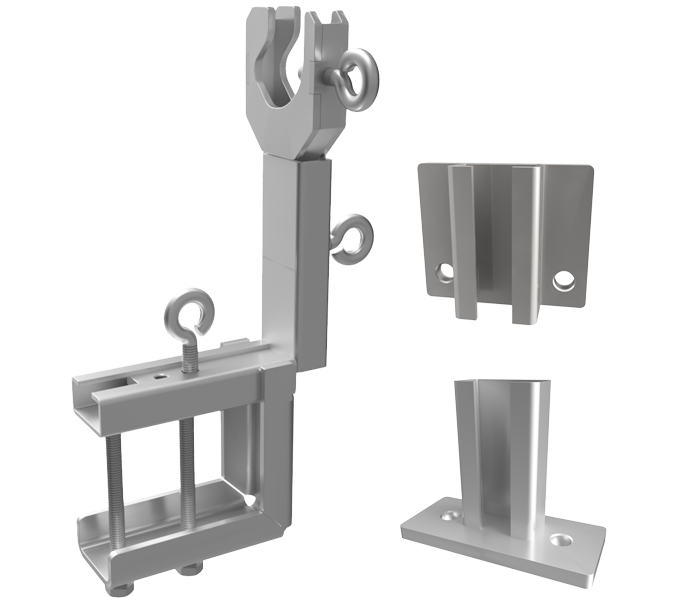

Halterung 1+2+3+4+5
(10 mm-1/2") T08-008-000

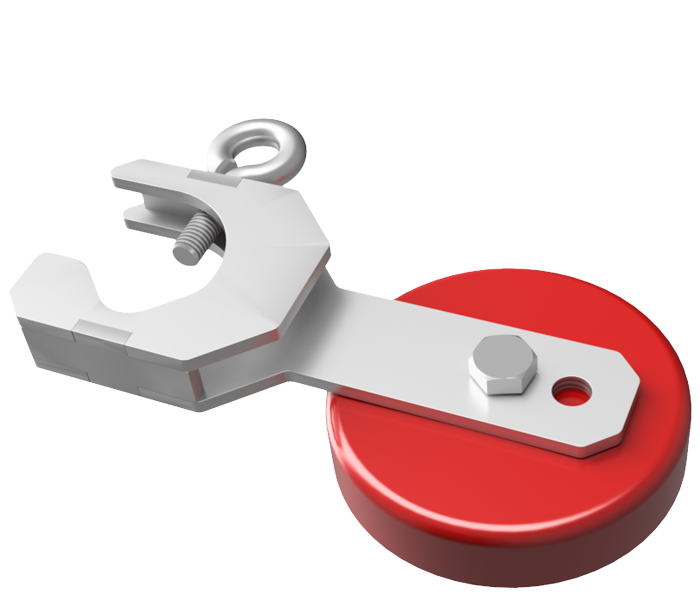

Magnetsatz 1
(10 mm-1/2") T08-008-M3
Magnetsatz 2
(10 mm-1/2") T08-008-M34
Halterungen für Wippsauger (3/4" - 1")
Halterung 6
(3/4"-1") T08-008-006
Halterung 8
(3/4"-1") T08-008-008
Halterung 4+5+6
(3/4"-1") T08-008-456
Halterung 1+2+4+5+6
(3/4"-1") T08-008-030
Magnetsatz 3
(3/4"-1") T08-008-M6
Magnetsatz 4
(3/4"-1") T08-008-M46
